Опоры силовые ОГСФ (СФГ)

Опора ОГСФ

Опоры силовые ОГСФ представляют собой фланцевые граненые опоры, предназначенные для организации наружного освещения автомобильных дорог, магистралей, парковок, стоянок, АЗС, спортивных площадок, парковых зон и других территорий с большой площадью. Помимо этого, они могут использоваться:

  • для подвеса проводов воздушных кабельных линий, в том числе и силовых кабелей весом до 1,5 тонн;
  • для крепления осветительного оборудования и электрического кабеля на специальных кронштейнах;
  • для размещения различных носителей рекламы и информации.

Конструкция силовых опор ОГСФ (СФГ)

Опоры граненые силовые производятся из листовой стали, свернутой в конус. Использование качественного металлопроката позволяет получать очень прочные изделия с небольшим весом, что отличает их от трубных конструкций. ОГСФ имеют надежный граненый ствол, который защищен горячим цинкованием от негативного внешнего воздействия и коррозии. Благодаря этому эксплуатационные характеристики изделия сохраняются на протяжении не менее 30 лет. Дополнительно поверхность граненых силовых опор может окрашиваться либо покрываться лаком.

На вершине ОГСФ располагаются кронштейны и оголовники, предназначенные для крепления щитов и светильников на высоте до 11,5 метров.

Установка ОГСФ (СФГ)

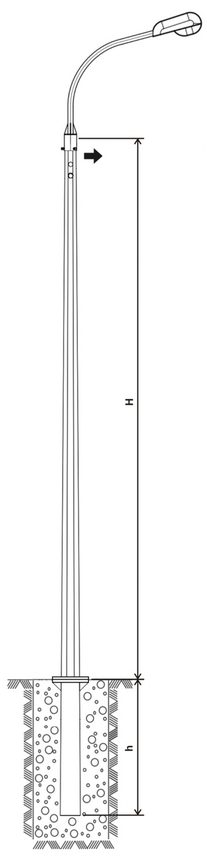

Опоры силовые ОГСФ, которые можно купить по низким ценам в компании «СетьСвет», устанавливаются в заранее подготовленное железобетонное фундаментное основание. Его характеристики зависят от веса силовой граненой опоры, вида грунта, особенностей климата региона и основного направления ветра. Фундамент обязательно должен иметь анкерные или трубные закладные металлические элементы, тип и количество которых подбираются отдельно для каждой конкретной разновидности этих фланцевых опор.

Стандартно на ОГСФ устанавливаются кронштейны со светильниками. Для подземного подвода кабелей предусмотрены ревизионные люки.

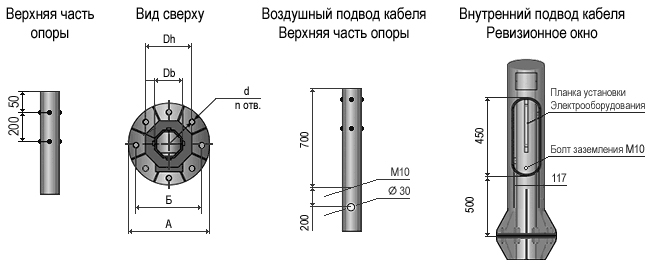

Детали опоры ОГСФ

Актуальность цен указана с апреля 2019 г.

№ п/п Обозначение Размеры опоры, мм Вес,
кг
Цена
с НДС 20%, руб.
Цена ЗДФ, руб с НДС 20 % Размеры
D(мм)/L(м)
Вес ЗДФ, кг
D1 D2 S фланец
/отв.
D отв.
/шт.
H1 h2
1 ОГСФ-0,4-8,0 г.ц. 98         8000 2000 202 27 305 11 945 219*2,0 84
2 ОГСФ-0,4-9,0 г.ц. 98         9000 2000 226 30 680 11 945 219*2,0 84
3 ОГСФ-0,4-10,0 г.ц. 98         10000 2000 250 34 510 11 945 219*2,0 84
4 ОГСФ-0,7-8,0 г.ц. 162         8000 2000 240 35 715 15 680 273*2,0 120
5 ОГСФ-0,7-9,0 г.ц. 162         9000 2000 268 42 455 15 680 273*2,0 120
6 ОГСФ-0,7-10,0 г.ц. 162         10000 2000 296 46 010 15 680 273*2,0 120
7 ОГСФ-1,0-8,0 г.ц. 162         8000 2000 320 46 010 15 680 273*2,0 120
8 ОГСФ-1,0-9,0 г.ц. 162         9000 2000 360 51 580 15 680 273*2,0 120
9 ОГСФ-1,0-10,0 г.ц. 162         10000 2000 400 56 792 15 680 273*2,0 120
10 ОГСФ-1,3-8,0 г.ц. 162         8000 2000 370 46 550 по запросу 273*2,0 120
11 ОГСФ-1,3-9,0 г.ц. 162         9000 2000 408 61 105 по запросу 273*2,0 120
12 ОГСФ-1,3-10,0 г.ц. 162         10000 2000 448 68 300 по запросу 273*2,0 120
13 ОГСФ-1,8-9,0 г.ц. 162         9000 2000 448 80 516 по запросу 325*2,0 172
14 ОГСФ-1,8-10,0 г.ц. 346         10000 2000 697 149 325 по запросу 325*2,0 172
15 ОГСФ-3,0-10,0 г.ц. 405         10000 2000 740 152 665 по запросу 325*2,0 172
16 Комплект нижних метизов для ОГСФ 0,4 1 090
17 Комплект нижних метизов для ОГСФ 0,7 3 020
18 Комплект нижних метизов для ОГСФ 1,0 5 245
19 Комплект нижних метизов для ОГСФ 1,3/1,8 7 870

Цены указаны розничные
